02_0 Device Reconfiguration & Partition - 디스크 구조와 종류

1. 디스크 종류

디스크 종류	설 명
IDE (Integrated Drive Electronics)	- 가장 오래된 규격으로 포트는 40핀으로 구성된 직사각형 - 데이터를 병렬로 전송한다는 뜻으로 PATA 인터페이스라고 부르기도 함 - 버전별로 데이터 전송속도가 다르며, 최신 규격인 UDMA6 모드에서는 133.3MB/s 데이터를 전송
SATA (Serial Advanced Technology Attachment)	- 하드디스크 드라이브의 속도와 연결 방식을 개성하기 위해 개발됨 - SATA 1 : 150MB/s, SATA 2 : 300MB/s, SATA 3 :
SCSI (Small Computer Sytem Interface)	- 안전성이 높지만 가격이 비쌈 - 별도의 확장 카드를 달아야 하고, 최신 규격인 Ultra 320은 최대 320MB/s 속도
SAS (Serial Attached SCSI)	- SCSI 규격을 발전 시킨것이며, 성능은 Ultra 320 SCSI 보다 좋음 - 커넥터와 선은 SATA와 같은 것을 이용하지만 컨트롤러가 달라 SAS 규격의 하드디스크가 STAT 제품보다 비쌈 - SATA 규격 하드디스크 드라이브를 SAS 장치에 꽂아 쓸 수 있지만, 반대로 SAS 하드디스크를 일반 SATA 인터페이스에 연결하지는 못함
SSD (Solid State Disk)	- 반도체를 이용하여 정보를 저장 - 임의 접근을 하여 탐색시간 없이 고속으로 입출력을 할 수 있으면서, 기계적 지연이나 실패율이 현저히 적음 - 외부의 충격으로 데이터가 손상되지 않으며, 발열/소음/전력소모가 적고, 소형화 경량화를 할 수 있는 장점이 있음

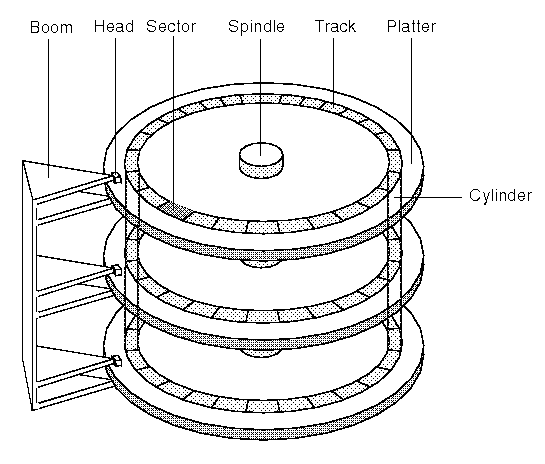

2. 물리적인 디스크 구조

- 스핀들 (Spindle) : 플래터를 돌려주는 축

- 플래터 (Platters) : 원판(플랫터), 데이터가 저장되는 공간

- 헤드 (Heads) : 데이터를 읽어들이는 부분

- 헤드 암(Head actuator arm) : 데이터를 읽어들이는 팔

- 실린더 (Cyinder) : 다수 개의 플래터의 트랙을 수직적으로 관통하는 3차원적인 스택

- 트랙, 섹터 (Track, Sector) : 플로피 디스크와 하드디스크 기록 단위의 하나로 자기 매체에 늘어선 동심원으로 구획된 하나하나를 트랙이라 부르고 그 택들은 다시 섹터로 나뉘게 됨



출처 : https://www.datarecoverytools.co.uk/2009/12/22/chs-lba-addressing-and-their-conversion-algorithms/
